温度变送器-厂家价格-江苏宝德自动化仪表有限公司

更新时间:2016-10-23

温度变速器详细资料:

BDE-SBW温度变送器是一种将温度变量转换为可传送的标准化输出信号的仪表。主要用于工业过程温度参数的测量和控制。
   BDE-SBW温度变送器按供电接线方式可分为两线制和四线制。标准化输出信号主要为4mA20mA0mA10mA1V5V的直流电信号。不排除具有特殊规定的其他标准化输出信号。
一、技术参数:
1.热电阻测量范围:PT100-200650CU50-50150
2.热电偶测量范围:K分度:3001200 E分度:200800S分度:6001600
3.输出信号:4-20mA0-10mA,0-10V0-5V任选
4.测量精度:热电阻:0.20.3% 热电偶:12%
5.温度漂移:0.025%/,年漂移小于0.5%
6.工作电源:+12VDC+24VDC±10%
7.工作环境:070
8.储存环境:-40+85
9.负载能力:0500欧姆
二、测温范围:

镍铬-康铜
E
01000范围内任选
镍铬-镍硅
K
01300范围内任选
铂铑10-
S
01600范围内任选
铂铑30-铂铑6
B
01800范围内任选
-康铜
T
0400范围内任选
-康铜
J
01200范围内任选
铜热电阻
Cu50
-50+150范围内任选
铜热电阻
Cu100
-50+15范围内任选
铂热电阻
Pt100
-200+600范围内任选

三、型号代码及说明:

BDE-SWB
温度变送器
类别
R
 热电偶
Z
 热电阻
分度号
1
适配K型热电偶/
热电阻适配Pt100
2
适配E型热电偶
热电阻适配Cu100
3
适配J型热电偶
热电阻适配Cu50
4
 适配B型热电偶
5
 适配S型热电偶
6
 适配T型热电偶
7
 适配N型热电偶
8
 用户自定

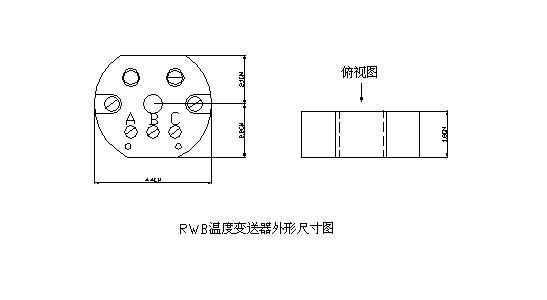

 外型图
注温度变速器意事项:
BDE-SBW系列温度变送器模块的供电电源不得有尖峰,否则容易损坏变送器。变送器的校准应在加电5分钟后进行,并且要注意当时环境温度。测高温时(>>100℃)传感器腔与接线盒间应用填充材料隔离,防止接线盒温度过高烧坏变送器.在干扰严重的情况下使用传感器,外壳应牢固接地避免干扰.电源及信号输出应采用Ф10屏蔽电缆传输,压线螺母应旋紧以保证气密性。只有RWB型有0~10mA输出,为三线制,在量程值的5%以下,由于三极管的关断特性造成不线性.变送器每6个月应校准一次.DWB因受电路限制不能进行线性修正,按说明选择量程以保证其线性。
备注
用户选型时请告知使用环境,在对型号命名不清楚时可用文字说明,如果定购非标产品如0-5V输出等请注明。
